CIRCUIT

a volta ao rádio

prontas as coleiras, com acabamento em velcro

versão 2.0 | coleira transmissora | agora em tecido

coleira em tecido, ajustável com elástico.

melhoramentos: sem ruídos da caixa no microfone e também redução do impacto da antena

cálculo | cabo coaxial para antena

Cabos de Equipamentos Transceptores, devem sempre estar cortados na frequência certa para garantir uma Relação de Onda Estacionaria (ROE) baixa nos equipamentos.

Para receptores e transmissores estou utilizando o cabo RG-058, com impedância de 50Ω.

tabela de excel para cálculo: http://www.m5bxb.com/coaxlengthcalc.htm

> fator de velocidade cabo RG58 = 0,67

> antena para 2x 5/8 de onda

> calibrada para 438MHz

> Múltiplo _5/8 onda = (300*10ˆ6/((8/5)x438*10ˆ6)) x0,67 = 0,2868m



MÚLTIPLOS DE 0,29m, aqui vou cortar no 1,43m





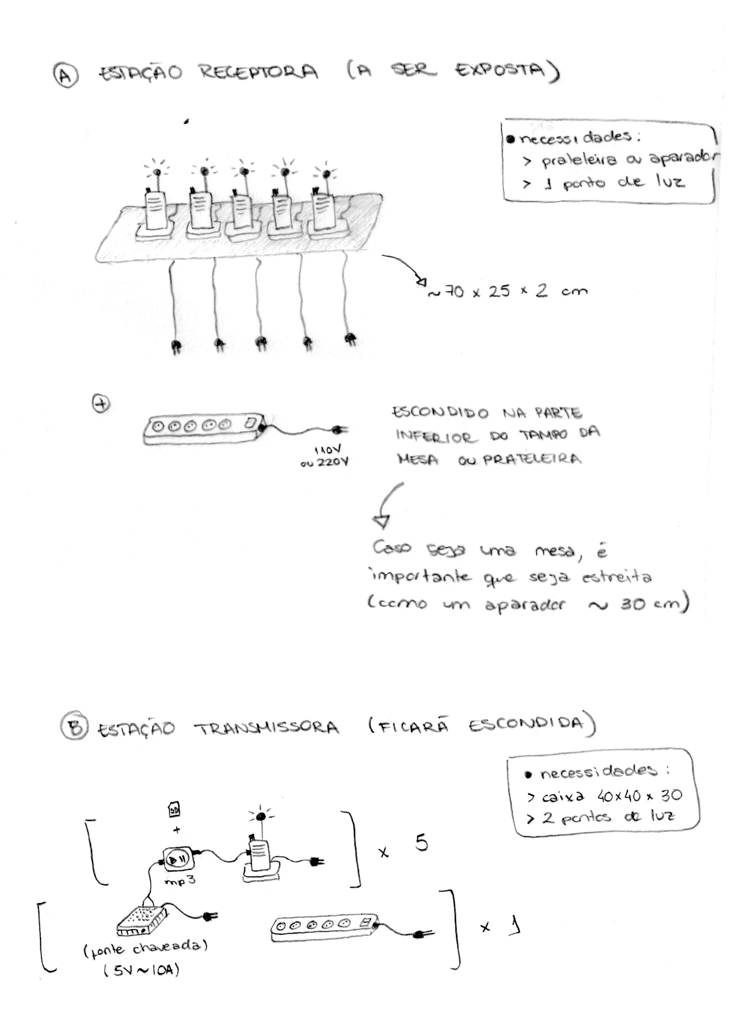

transformando o walkie talie

lista atualizada! falta pensar em outro microfone e|ou novo circuito amplificador e otimizar a bateria (ainda insatisfatório..)

PARA OS TRANSMISSORES:

1) BATERIA

alimentação do circuito de transmissão _ 3.7v

bateria atual _ 1500mA/h

a bateria ideal é de 3.7v _ 8800mAh  ✔

2) EXTENSÃO DE ANTENA

3) MICROFONE DIRETO NO P1 (jack 2.5mm)

4) NOVO CASE & PRENDER NA COLEIRA (7.5cm X 5.5cm X 2.5cm)


PARA OS RECEPTORES

1) MELHORIAS NA ANTENA

1) NIVEL MÁXIMO DE SQUELCH PROGRAMADO
